Cype 3D Modelado 3D

Trabalha com todos os tipos de material, incluindo o dimensionamento de juntas (soldadas e aparafusadas de perfis de aço laminados e duplo-T e perfis tubulares) e a sucimentação com placas de âncora, sapatos e encepados.

As barras de madeira, aço ou alumínio; e os pilares e vigas de concreto armado, podem ser dimensionadas pelo programa. Pilares mistos de concreto e aço podem ser verificados pelo programa.

Também permite a discretização das estruturas por meio de folhas (elementos planos bidimensionais de espessura constante cujo perímetro é definido por um polígono) para calcular suas tensões e tensões.

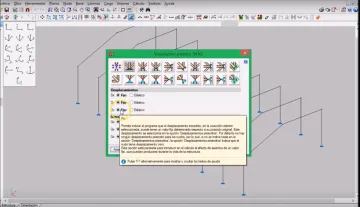

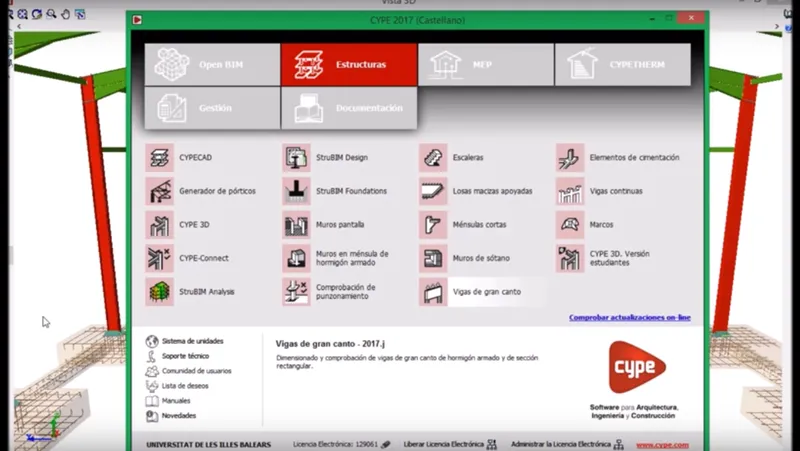

Dados geraisCYPE 3D podem funcionar como um programa autônomo e também dentro do CYPECAD como uma estrutura 3D integrada.

O CYPE 3D calcula qualquer tipo de estrutura composta por concreto, aço, concreto misto e aço, alumínio, madeira ou quaisquer barras de materiais, incluindo o dimensionamento de juntas (soldadas e aparafusadas de perfis de aço laminados e duplo-T e perfis tubulares) e o de sua fundação com placas de âncora, sapatos, encepados, amarração de correias e vigas centralantes. Barras de madeira, aço ou alumínio; e os pilares e vigas de concreto armado podem ser dimensionados pelo programa. Pilares mistos de concreto e aço podem ser verificados pelo programa.

Funcionando como um programa independente, o CYPE 3D também permite a discretização das estruturas por meio de folhas (elementos planos bidimensionais de espessura constante cujo perímetro é definido por um polígono) para calcular suas tensões e tensões.

Realiza o cálculo, dimensionamento e verificação da resistência ao fogo dos perfis de madeira; e a verificação da resistência ao fogo e dimensionamento do revestimento protetor para perfis de aço. Realiza a análise do terremoto da estrutura. Com vento e terremoto considere os efeitos da 2ª ordem (P-delta).

Estados-limiteÉ possível configurar diferentes estados-limite para cada material.

O programa também permite visualizar e imprimir uma lista de situações do projeto, com e sem ações sísmicas, que mostra os coeficientes parciais de segurança γ (ações aumentadas) e os coeficientes de combinação ψ para cada tipo de ação (natureza).

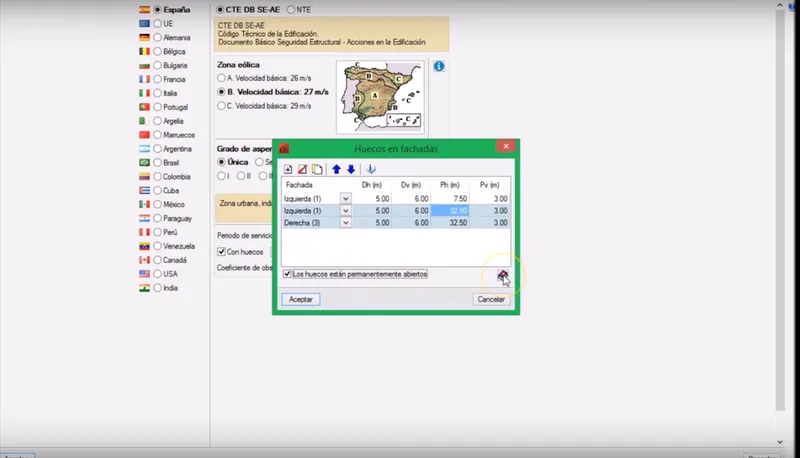

Carregar suposições e combinações de hipóteses

CYPE 3D gera automaticamente o próprio peso das barras introduzidas que formarão uma hipótese de próprio peso. É possível adicionar um número indefinido de hipóteses adicionais com a mesma ou diferente natureza (próprio peso, sobrecarga de uso, vento, terremoto ou neve).

O usuário pode definir as hipóteses simples que deseja e decidir se eles são combinados de forma compatível, incompatível ou simultânea. O programa gerará automaticamente a combinação dessas hipóteses de acordo com as premissas indicadas.

Por exemplo, o programa gera automaticamente a combinação de hipóteses correspondentes a uma situação de carga composta por uma sobrecarga genérica e o desempenho de um carro de carga com diferentes posições. As posições do carro são incompatíveis entre si, mas cada uma delas é compatível com a sobrecarga genérica e com o resto das hipóteses de natureza diferente.

As combinatórias de hipóteses geradas entre as hipóteses da mesma natureza podem ser visualizadas. Dessa forma, é possível que o usuário verifique se as instalações indicadas estavam corretas.

Vários tipos de carga

Suporta vários tipos de carga, tais como, por exemplo, ponto, variável linear, linear em altura, superfície, variável superficial em altura, aumento e gradiente de temperatura, momentos, etc. Cargas podem ser introduzidas nos nós e barras.

As cargas de superfície são introduzidas em panos definidos geometricamente pelo usuário por meio de um polígono fechado. Estas cargas podem ser aplicadas em toda a superfície do pano e em superfícies poligonais contidas nele. O usuário também indica a direção da distribuição unidirecional das cargas introduzidas no pano que devem ser paralelas a uma das laterais do pano.

A distribuição de todas as cargas aplicadas no pano é isostática, e é realizada nas barras contidas no pano que não são paralelas à direção de distribuição. No caso de cargas definidas em uma superfície de pano, a distribuição afeta apenas as barras mais próximas à superfície definida.

Nas estruturas 3D integradas do CYPECAD também é possível definir cargas de superfície da mesma forma que no CYPE 3D. No FAQ CYPE 3D, você tem informações detalhadas sobre a introdução de cargas de superfície.
